弱电门禁系统如何布线

门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。门禁系统常用的锁具种类有很多，不同的门安装不同的锁，门禁常用的電锁有：電插锁，磁力锁，電锁口，電控锁等。门禁系统主要有门禁控制器（含電源）、门禁读卡器/人脸识别设备/指纹识别设备、发卡器、锁具、闭门器、开门按钮等组成，如果门禁系统需要联网使用还需要在電脑上安装门禁系统软件并通过485信号线/网线连接门禁控制器进行门禁出入的管理设置。

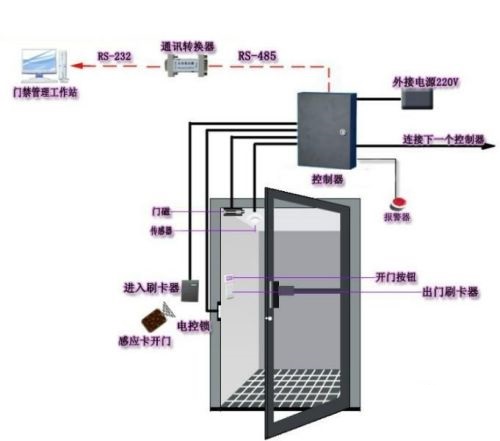

弱電门禁系统如何布线

  1、读卡器线：读卡器到控制器端口之间的线

建议用8芯屏蔽多股双绞网线（其中二芯备用，如果不需要读卡器声光反馈合法卡可不接LED线和蜂鸣器线），数据线 Data1 / Data0互为双绞，线径建议0.5平方毫米以上，最长不可以超过100米，屏蔽线接控制器的GND。

  2、出门按钮线：出门按钮到控制器端口之间的线

建议采用两芯线，线径在1.0平方毫米以上。

  3、電锁线：電锁到控制器端口之间的线

建议使用两芯電源线，线径在1.0平方毫米以上。如果超过50米用更粗的线，或者多股并联；或者通过電源的微调按钮，调高输出電压到14V左右。最长不要超过100米。

以下选用设备，在某些特殊情况下使用时，才需要布线。

  4、门磁线：门磁到控制器端口之间的线

建议选择两芯线，线径在0.5平方毫米以上，如果无需在线了解门的开关状态 或者 无需门长时间未关闭报警 和非法闯入报警功能，门磁线可不接。

  5、红外探测器线：门磁到控制器端口之间的线

建议选择两芯线，线径在0.5平方毫米以上，如果不需要红外布防，用来检测非法用户闯入报警功能，红外探测器线可不接。

  6、声光报警器线：门磁到控制器端口之间的线

建议选择两芯线，线径在0.5平方毫米以上，如果不需要现场报警器提示，可以不接。

  7、消防联动线：消防设备到控制器端口之间的线

建议选择两芯线，线径在0.5平方毫米以上，如果不需要消防联动功能，可以不接。
