办公室桌下電路布线

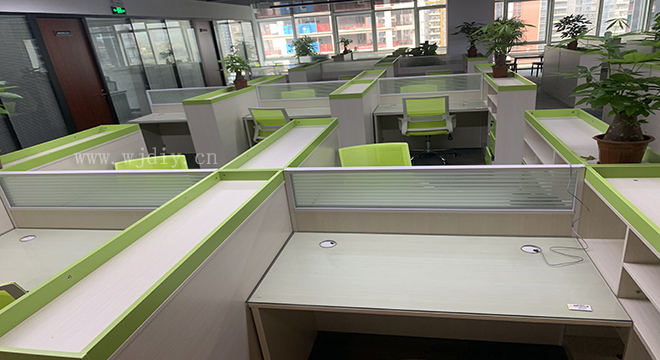

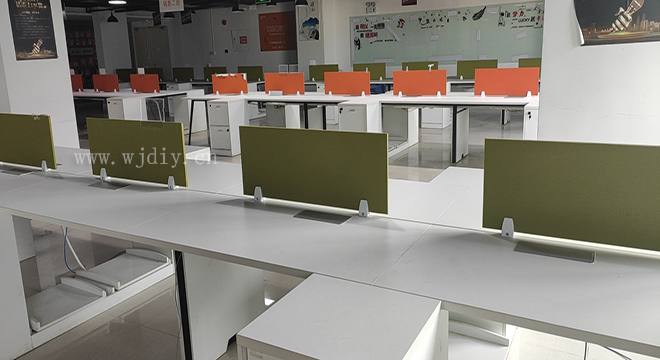

办公室里，每张办公桌前，我们都要使用電话和電脑，所以我们必须要把网线，電话线，電源线布到每张办公桌前。办公室里的线路怎样进行布线呢？下面，网际给大家简单介绍一下。

办公室工位走线方法如下：

一、准备好需要用到的工具

1. 网线，電话线，電源线，布线一些辅助工具

二、确定点位规划线路。每张办公桌的点位到主控设备端，是有一定距离的，先看好路线。

1. 点位确定的依据：根据办公空间布线设计图纸，结合办公工位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2. 暗盒高度的确定：除特殊要求外，暗盒的高度与原强電插座一致，背景音乐调音开关的高度应与原强電开关的高度一致。若有多个暗盒在一起，暗盒之间的距离至少为10mm。
3. 布线箱位置的确定：内嵌式：在所采用弱電布线箱尺寸上宽、高各增加10mm，在深度方向上减少10mm。外置式：按所用产品的型号尺寸标注固定孔位置。内置式：确定管线进入所用产品的高度。

三、开槽顺着所拉线路，把线槽都做上。把线放到线槽里。

1. 确定开槽路线，遵守以下原则：
2. 路线最短原则; 不破坏原有强電原则；不破坏防水原则。
3. 确定开槽宽度：根据线的多少确定PVC管的多少，进而确定槽的宽度。
4. 确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm;若选用20mm的PVC管，则开槽深度为25mm。
5. 线槽外观要求：横平竖直，大小均匀。
6. 线槽的测量：暗盒和配线箱槽独立计算，所有线槽按开槽起点到线槽终点测量，若线槽宽度超过80mm按双线槽长度计算。

四、布线電源线路连上，网络线路连上，電话线路连上，进行测试所有链路是否畅通。

1. 确定线缆通畅：网线、電话线的测试：分别做水晶头，用网络测试仪测试通断;音视频线、音响线的测试：分别用万用表测试通断;其他线缆：用相应专业仪表测试通断。
2. 确定各点位用线长度：测量出配线箱槽到各点位端的长度； 加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm-300mm，配线箱内：线的长度为500mm，背景音乐出口处：线长1.5米至2米。
3. 确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签。
4. 确定管内线数：管内线的横截面积不得超过管的横截面积的80%。

五、封槽

1. 固定暗盒：除厨房、卫生间暗盒要凸出墙面20mm外，其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。
2. 地面PVC管要求每间隔一米必须固定;地槽PVC管要求每间隔两米必须固定;墙槽PVC管要求每间隔一米必须固定。封槽：封槽后的墙面、地面不得高于所在平面。
3. 清扫施工现场：封槽结束后，清运垃圾，打扫施工现常
4. 进线穿线管2——3根从大厦配電箱引入机房，出线穿线管从机房到各个信息点，所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管(硬质PVC管)。
5. 直线管的管径利用率应为50%——60%，弯管的管径利用率应为40%——50%。所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
6. 暗管直线敷设长度超过30米时，中间应加装过线盒。暗管必须弯曲敷设时，其长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。暗管弯曲半径不得小于该管外径的6——10倍。在暗管孔内不得有各种线缆接头。

三层办公楼网络布线

方案一：把机房放在3楼或4楼（节省线缆），不用楼层管理子系统，把线直接归入机房，不用配线架，直接做水晶头插交换机，不用信息面板，进入各屋后用pvc线槽直接出线接水晶头连接计算机。
方案二：以机房为准，由上到下做一个垂直干线子系统（用光纤连接），每个楼层用一台带光纤连接的交换机，由于点位较少，另一个可以选择16孔等不带光纤连接的（用网线直接串），信息面板，配线架同上（不用，要是想做给领导看单说）
方案三：每个房间放一直两条线（另一条备用），到各个房间后用4、6、8孔小型交换机连接（超级便宜），这样即使每个房间放两条线的话才22个信息点，这样用一台24口的普通交换机就够了。网速要是要求百兆以内，超五类线缆足够。
注意事项：每层增加30台電脑的话用電量就大约到了9000w,所以你供给電脑的電源就要在64安培以上，電缆要在4平方以上（根据显像管显示器计算，如果是液晶显示器以上配置绝对安全）
