一、什么是綜合布線系统



綜合布線系统指一幢大楼内传输信息的基础设施,是一种为办公提供数字化和智能化的媒介,即采用一系列高质量、高标准材料,以模块化的组合方式,将语音、数据、图文,多媒体和部分控制信号等系统进行综合规划设计。


          什么是綜合布線系统?綜合布線系统包括哪些部分?

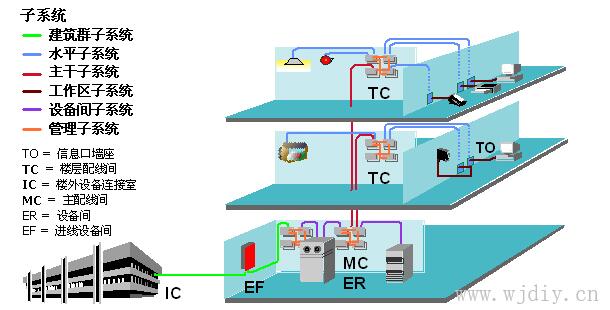

二、綜合布線系统包括哪些部分



1、工作区子系统



工作区子系统是连接信息插座与终端设备的系统,主要由数据设备、插线盒、插座、连接跳线和语音设备构成。



2、水平区子系统


水平区子系统是连接二级交接间与设备间配线设备,构成语音、電视和监视的系统,主要由信息插座、水平電缆、楼层配线设备、和跳线构成。


   什么是綜合布線系统?綜合布線系统包括哪些部分?



3、垂直区子系统



垂直区子系统是是整幢大楼最重要的信息交通枢纽,为计算机房提供光纤线主干线路,不仅可以连接不同楼层的设备间,还可以连接单层楼的设备。



4、管理子系统



管理子系统是采用单点管理双交接的方式,不仅可以连接楼层分配线设备的房间里,还可以直接连接设备间,主要由交接间的配线设备、输入设备和输出设备构成。

5、建筑群子系统



建筑群子系统是指连接不同建筑之间的通信设备,主要由光纤、铜线构成。



6、设备间子系统


设备间子系统是一幢大楼进行网络管理、管理人员值班的场所,主要由进线设备、電话、数据、计算机和配线设备构成。

总结:綜合布線系统是一种在建筑物和建筑群中传输信息的网络系统
