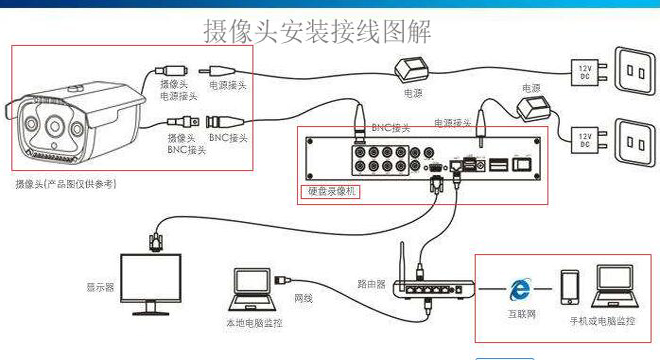

摄像头安装接线图解：如下图是一张模拟摄像头安装接线图：

               今天讲摄像头安装接线图解与家用摄像头安装步骤01图

一般家用摄像头安装步骤如下

第1步、首先要确定所要监控的区域，从而确定摄像机的安装位置，以达到最佳的监控效果。摄像机安装位置建议在3-5米，安装位置太低容易被人为破坏，安装位置太高又不方便维修。

第2步、选择好合适的位置之后，先用摄像机支架在安装位置上标注需要打孔的位置。然后用冲击钻在墙面上打眼。如果是木制结构，可以直接用自攻丝将支架固定。

第3步、在打好的眼里塞入涨塞，用自攻丝将摄像机支架固定在墙面上。要注意一定要固定牢固，否则安装上摄像机之后会出现画面抖动的情况。

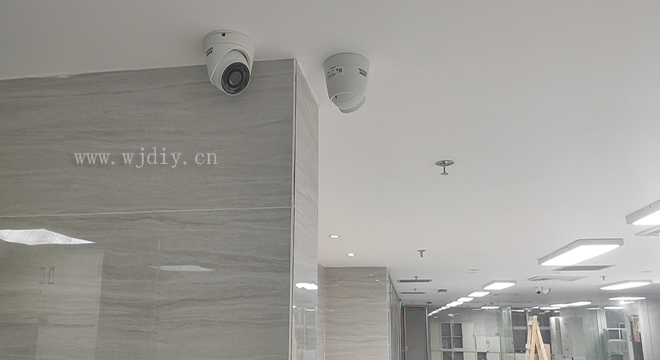

               今天讲摄像头安装接线图解与家用摄像头安装步骤02图

第4步、摄像机支架固定完毕之后，将摄像机固定在支架万向节上，同时根据所要监控的区域初步调整摄像机的角度。



第5步、摄像机安装完毕之后，开始进行接线。摄像机有電源线和信号线，電源线采用12V 2A電源进行供電，而信号线根据摄像机的种类不同采用的线缆也不同。模拟摄像机采用同轴電缆传输，网络摄像机采用双绞线（网线）进行传输。

            今天讲摄像头安装接线图解与家用摄像头安装步骤03图

第6步、接好线后，将插头安装在電脑后面的监控采集卡上，打开软件即可正常使用。目前大多用录相主机；直接对接显示器（监视器）如上图可以看到监控画面了。
