常用网络视频摄像头安装步骤图 监控器安装方法图解

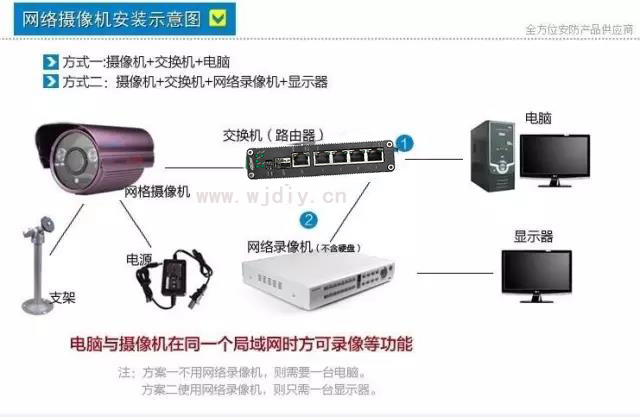

常用网络视频摄像头安装步骤图 监控器安装方法图解：网络摄像机、硬盘录像机NVR(或者普通pc机加客户端，适合家有台式電脑的普通用户(少量安装)、交换机(需根据摄像头数量和码率进行调节，可采用供货商的建议)硬盘、显示器、网线、電源护套线、電源适配器(或12V直流开关電源)、摄像机支架、网线水晶头等！

常用网络视频摄像头安装步骤图 监控器安装方法图解如下：

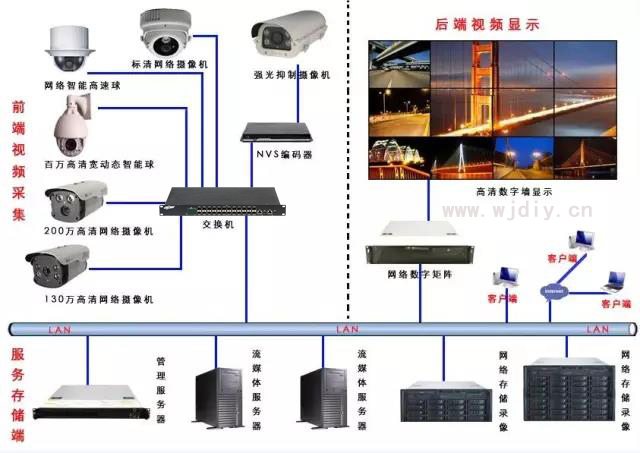

前端摄像机在供電正常的情况下，通过网线和交换机可以将捕捉到的信号传输至后台的硬盘录像机中进行预览和存储。针对监控系统点位的不同，连接方式有所不同。

.(A)确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上;

.(B)确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好后需要为后台设备提供電源插排;

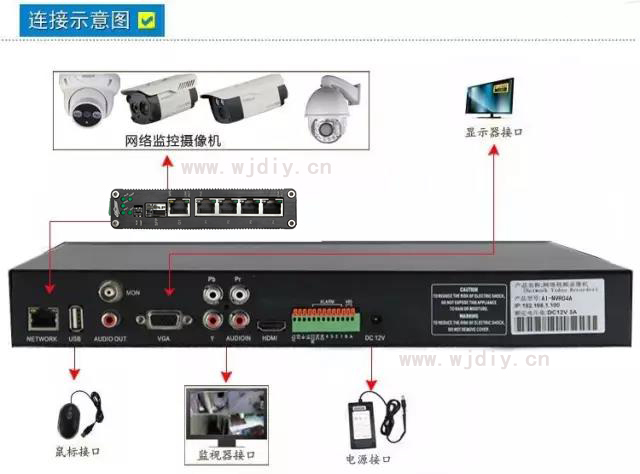

 (C)前后端都准备好之后，就需要布线，线路分为两部分：首先确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机跟交换机联通，要本着走线和美观、安全的原则走线;其次，摄像机電源供電线布线，每个摄像头都需要一个12v/1A或2A的電源配适器，看施工环境或成本需求，可以用开关電源代替，需另配電源插头。
如果摄像机PoE供電的话，只需要一根网线就可以，有PoE交换机给摄像机供電，如图所示：

.(D)调试摄像头，安装完成后，接通所有线路，为摄像头送上電源，在网络硬盘录像机进行相关网络设置，添加分配网络摄像机，这样添加完所有摄像机后，就可以看到图像，对摄像机的角度、可调焦镜头等进行调试。
不同摄像头安装点位，连接方式不同

.(1)1-8个点小型工程;1-8个点的小型工程，可以直接采用普通百兆交换机实现网络环境搭建。例如采用200万像素IPC，码流以6Mbps计算，8台摄像机占用带宽为8*6=48M，而百兆交换机实际使用率为50%-70%，也就是50-70兆，完全可以满足8台IPC的传输要求。

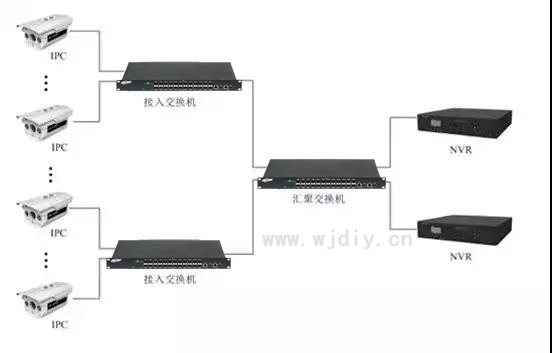

.(2)9-50个点的中小型工程;9-50个点位的中小型监控工程，百兆交换机已经不够用了，这就需要更高性能的二层全千兆交换机作为汇聚，这样才能保证视频数据的流畅传输。

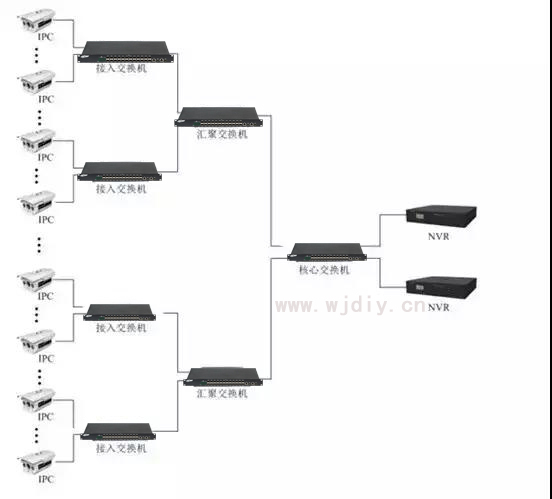

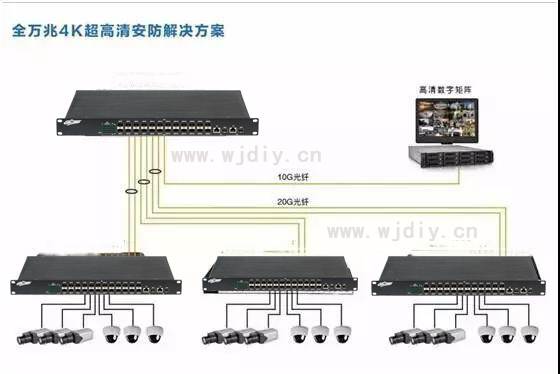

.(3)50个点以上的中大型工程;针对50个点以上的中大型工程，需要采用三层网络架构：接入层、汇聚层、核心层。

家用网络视频摄像头安装步骤

.第一步：确定摄像机的安装位置和监控区域，将摄像机通过摄像机支架固定到建筑物或监控立杆上。

.第二步：确定后台设备(硬盘录像机和显示器)的摆放位置，硬盘录像机安装好硬盘并摆放好，并为后台设备准备好電源插排。

.第三步：前后端都完成好后，就需要布线(如果前期做好规划或方案，这一步其实是优先进行的，特别是在准备装修的环境下，管线是需要预埋好的)，线路分两部分：首先，确认好交换机的位置，需通过网线将每个摄像机连接到交换机，还需要将网络硬盘录像机(NVR)跟交换机接通，本着方便走线和美观、安全的原则走线，并在每根网线两头做好水晶头;

.第四步，摄像机電源供電线布线，每个摄像机都需要一个12V/1A或2A的電源适配器，看施工环境或成本要求，可以用开关電源代替(建议一个12V/10A的开关電源不要带超过10个摄像头，以此类推)，需另配電源插头

网络硬盘录像机的相关设置、录像、图像色彩等都需要进行手动设置，可根据购买的设备的说明书进行操作。这样就能搭建一套完整的监控系统。
